受電点の短絡容量

正解

正解：3．100MV·A

解き方

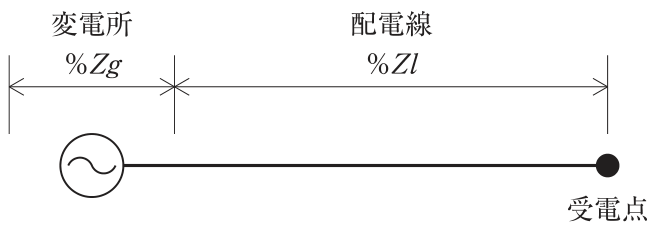

1. 受電点の短絡容量は，電源から受電点までの合成パーセントインピーダンス％Zから，Ps＝基準容量×100/％Zで求める。
2. ％Z＝％Zg＋％Zl＝j2＋(6＋j6)＝6＋j8％で，大きさは√(6²＋8²)＝10％である。
3. Ps＝10×100/10＝100MV·Aとなり，3が正しい。

選択肢ごとの解説

1. 1．誤り。基準容量そのもので，％Zが100％のときの値である。
2. 2．誤り。抵抗分とリアクタンス分を単純に足して％Z＝14％とした値（約71MV·A）である。
3. 3．正しい。Ps＝10×100/10＝100MV·Aである。
4. 4．誤り。リアクタンス分8％だけで計算した値（10×100/8＝125MV·A）である。
