工程・原価・品質の一般的な関係

正解

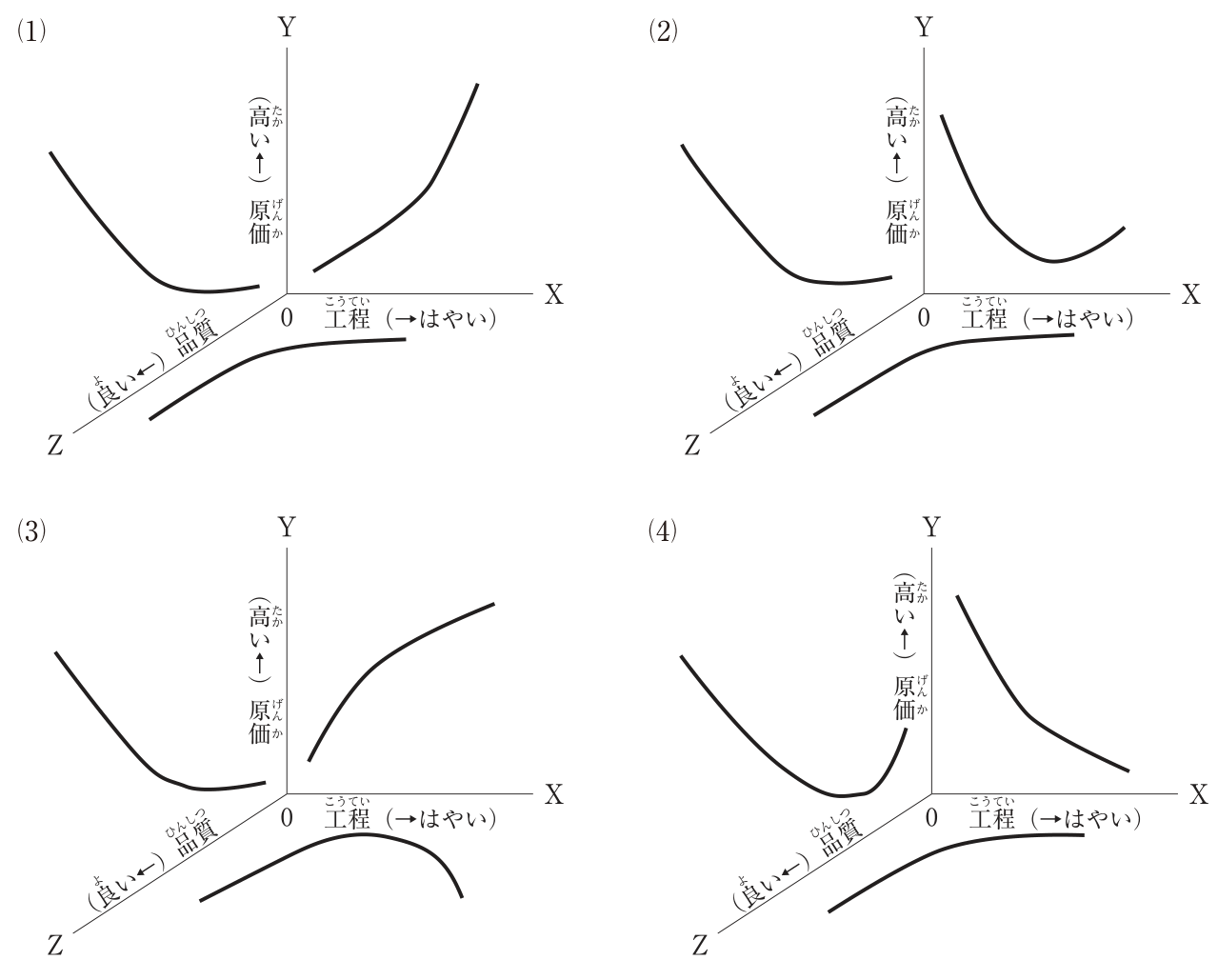

正解：(2) (2)の図

解き方

1. 品質と原価：品質を良くしようとすると原価は高くなる。
2. 工程と原価：施工速度を上げると原価は下がるが，ある速度（経済速度）を超えて突貫工事にすると原価は急に上がる。したがって下に凸の曲線になる。
3. 工程と品質：施工速度を上げるほど品質は悪くなる。
4. この3つの関係をすべて満たすのは(2)の図であり，(2)が適当である。

選択肢ごとの解説

1. (1)適当でない。工程と原価の曲線が，はやくするほど原価が上がり続ける形になっており，経済速度で原価が最小となる関係を表していない。
2. (2)適当。品質と原価，工程と原価（下に凸），工程と品質の関係がすべて一般的な関係を表している。
3. (3)適当でない。工程と原価が単調に上がる形で，工程と品質も施工をはやくすると品質が良くなる部分がある。
4. (4)適当でない。工程と原価がはやくするほど下がり続ける形で，突貫工事で原価が上がる関係を表していない。品質と原価の曲線も品質が悪い側で原価が急に上がる形になっている。
