ドレン配管・通気管取り出し・配管吊り・保温外装の施工要領図（理由又は改善策）

正解

解き方

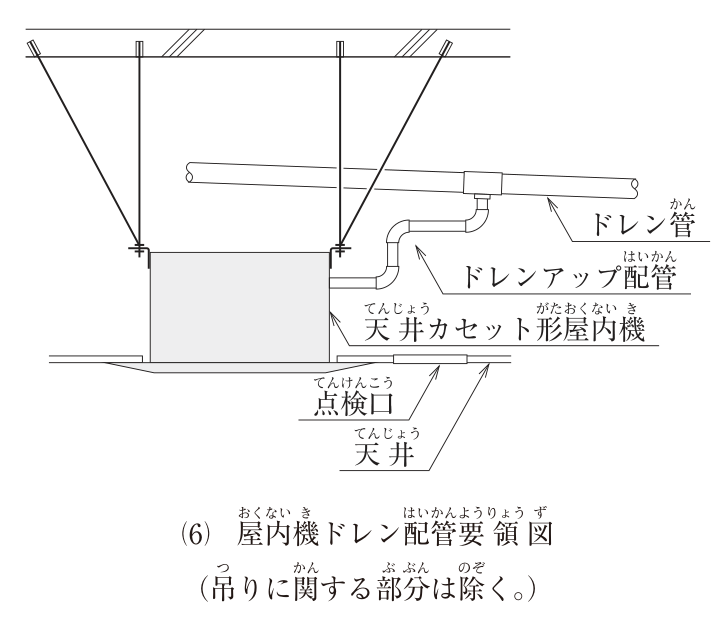

1. (6) 屋内機のドレンアップ配管は、ドレンポンプで排水を持ち上げ、ドレン横管へ流し込むための配管である。図ではドレンアップ配管がドレン管の下側から接続されているため、横管を流れる排水がドレンアップ配管に落ち込み、ポンプ停止時に屋内機のドレンパンへ逆流してあふれるおそれがある。また、図のドレンアップ配管は一度立ち上げたあと水平に振り、もう一度立ち上げているので、横引き部分に排水がたまる。ドレンアップ配管は屋内機の近くで製造者の指定する高さ以内に1回で立ち上げ、その後は下り勾配をとってドレン管の上部から接続する。ドレン管の勾配は1/100以上とする（公共建築工事標準仕様書（機械設備工事編）第2編2.6.1(4)）。

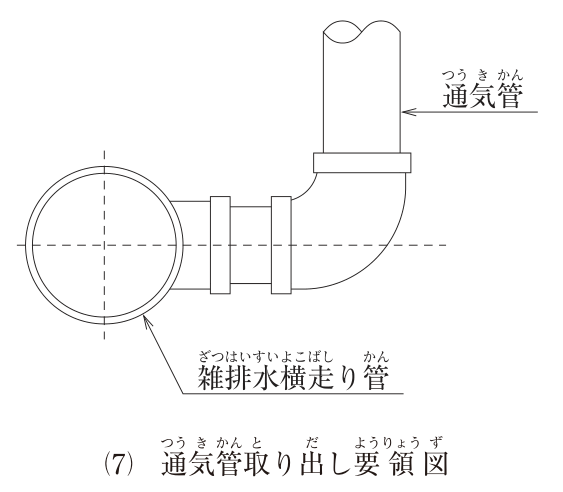

2. (7) 公共建築工事標準仕様書（機械設備工事編）第2編2.4.8(9)では、通気管は排水横枝管等より垂直ないし45°以内の角度で取り出し、水平に取り出してはならないとしている。図の通気管は雑排水横走り管の中心の高さから水平に取り出しているので、排水が通気管に流れ込み、汚れが付いて詰まり、通気の働きを失う。

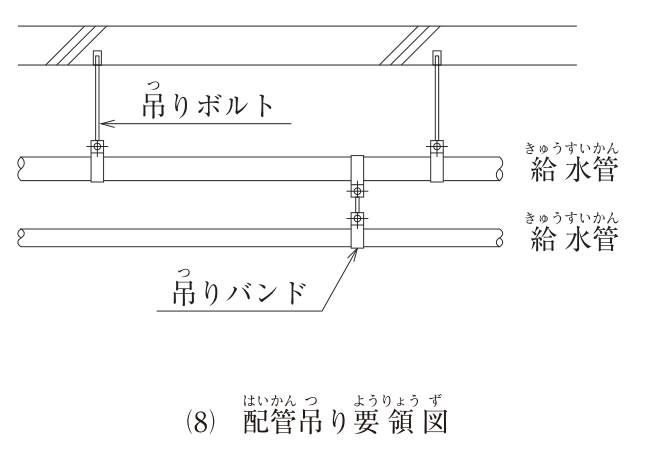

3. (8) 図では、下の給水管を上の給水管に付けた吊りバンドから吊っている（共吊り）。上の配管には自分の重さに加えて下の配管と水の重さがかかり、たわみや支持金物の破損、地震時の揺れの原因になる。配管は吊りボルトでスラブ（インサート）から1本ずつ吊るか、形鋼の架台を設けて支持する。塩ビ管・鋼管などの吊り間隔は管の種類と呼び径ごとに決められている。

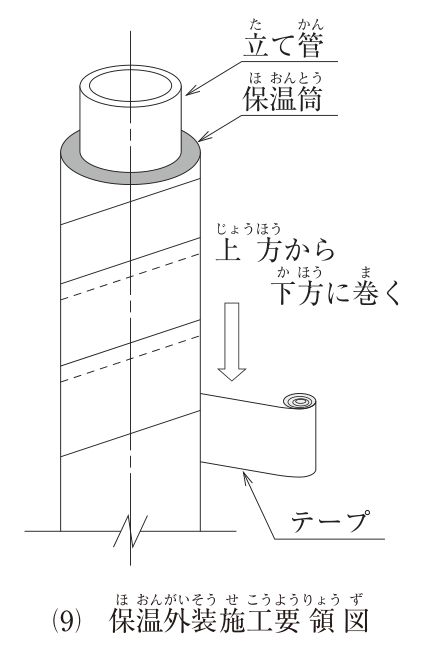

4. (9) 公共建築工事標準仕様書（機械設備工事編）第2編3.1.3(6)(7)では、テープ巻きは配管の下方より上向きに巻き上げ、重ね幅はテープ状のもので15mm以上としている。上から下へ巻くと、重ね目が上向きに開いて水やほこりが入りやすく、テープも下へずれやすい。
