給水管の分岐・配管の支持・防火ダンパーの取付け（図の正誤）

正解

解き方

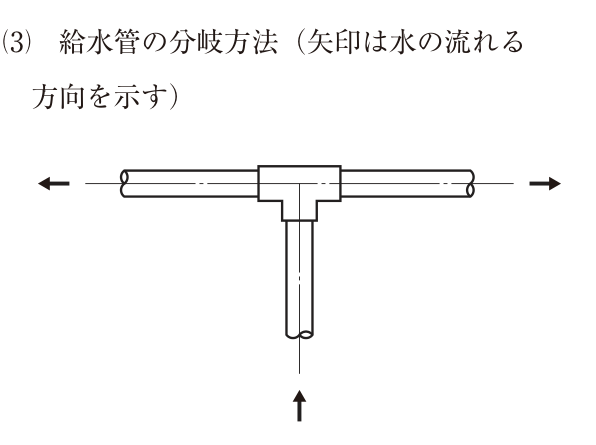

1. (3) は×。チーズの分岐口から水を入れて直管部の左右に振り分けると、流れがぶつかって圧力損失が大きくなり、騒音・振動や左右の流量の偏りが生じる。給水管の分岐は、主管をチーズの直流方向に通し、枝管を分岐口から取り出す。

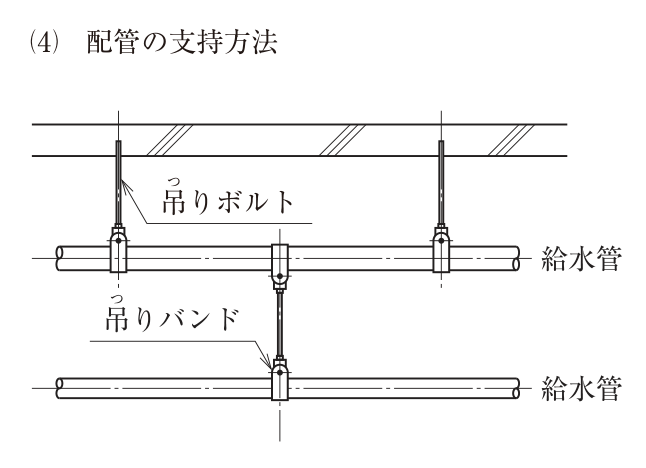

2. (4) は×。下段の給水管を上段の給水管から吊っている（共吊り）。上段の管と吊り金物に下段の管の重さまでかかり、たわみや吊り金物の破損、地震時の揺れの原因になる。配管は他の配管から吊らず、1本ごとに吊りボルトでスラブなどの建物の構造体から吊る（ガス配管では公共建築工事標準仕様書（機械設備工事編）第6編2.2.3(2)でも「他の配管、機器等からは、配管支持をとらない。」と定めている）。

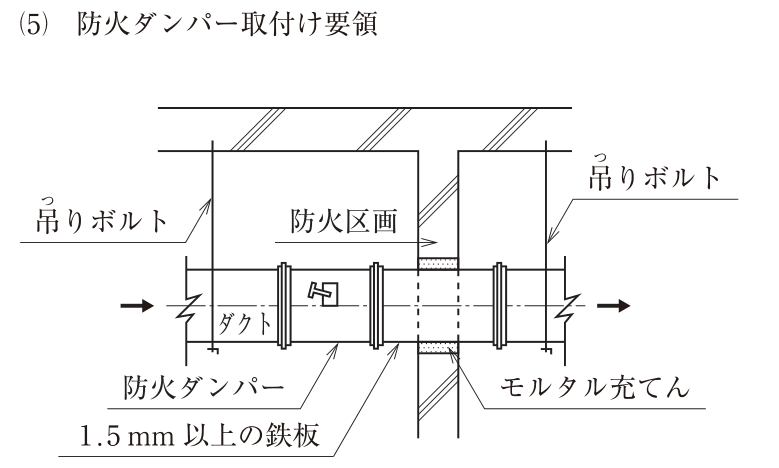

3. (5) は×。防火ダンパーは、前後のダクトの吊りだけで支えられ、ダンパー本体の吊りが無い。防火ダンパーは重く、火災時にダクトが変形しても脱落しないよう、ダンパー本体を専用の吊りボルトで単独に吊る（公共建築設備工事標準図：長方形は4本吊り、長辺300mm以下は2本吊り）。防火区画とダンパーの間のダクトを厚さ1.5mm以上の鉄板とすること、貫通部のすき間をモルタルで埋めることは、図のとおりで適当である（建築基準法施行令第112条、平成12年建設省告示第1376号）。
