橋の長さを表す名称

これは2級土木施工管理技士第一次検定令和5年度後期（2023年10月22日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 3 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

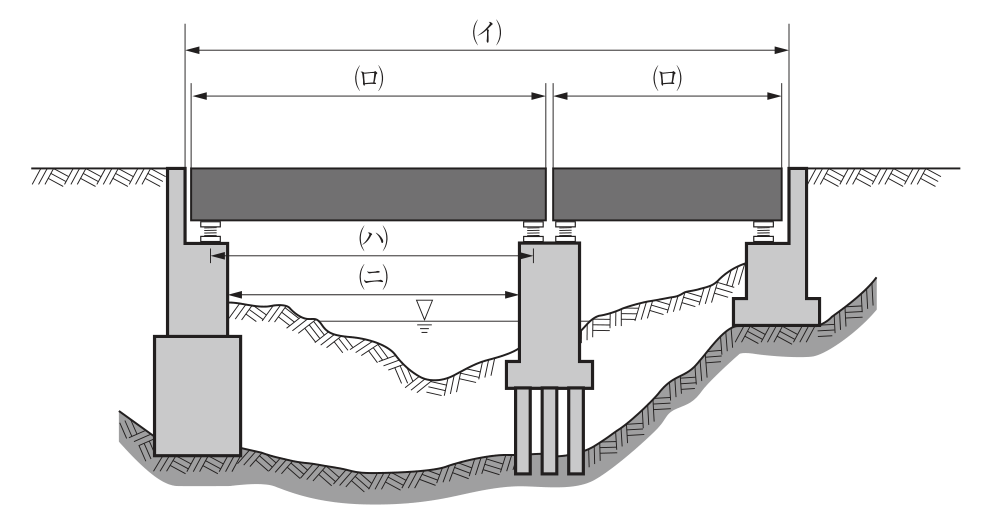

下図は橋の一般的な構造を示したものであるが，(イ)〜(ニ)の橋の長さを表す名称に関する組合せとして，適当なものは次のうちどれか。

2径間の橋の側面図。左の橋台（大きな基礎の上），中央の橋脚（杭基礎），右の橋台（直接基礎）があり，2本の桁がそれぞれ支承を介して橋台と橋脚に載っている。左の橋台と橋脚の間を川が流れ，水面（▽）が描かれている。寸法線は次の4つ。(イ)：左右の橋台の胸壁（パラペット）前面の間の長さ（全体にわたる）。(ロ)：それぞれの桁の端から端までの長さ（左右の桁に1本ずつ）。(ハ)：左の橋台上の支承の中心から橋脚上の支承の中心までの長さ。(ニ)：左の橋台の前面から橋脚の側面までの長さ。

解答欄

正解

正解：(4) (イ) 橋長 ― (ロ) 桁長 ― (ハ) 支間長 ― (ニ) 径間長

解き方

橋長は両端の橋台の胸壁（パラペット）前面間の長さ，桁長は各桁の端から端までの長さである。
支間長は支承の中心間の長さ，径間長は橋台・橋脚の前面（躯体の面）間の長さである。
図の(イ)は橋台胸壁前面間，(ロ)は桁端間，(ハ)は支承中心間，(ニ)は橋台前面から橋脚側面までなので，(4)が適当である。

選択肢ごとの解説

(1)適当でない。(ハ)は支承中心間で支間長，(ニ)は下部構造の前面間で径間長である。
(2)適当でない。(イ)は橋長，(ロ)は桁長であり，逆になっている。
(3)適当でない。(イ)(ロ)も(ハ)(ニ)も名称が逆になっている。
(4)適当。(イ)橋長，(ロ)桁長，(ハ)支間長，(ニ)径間長で図と一致する。

引っかけ：支間長と径間長は，寸法線の端が支承の中心か下部構造の躯体面かで見分ける。
