平成29年度 第2回 No.45論点：契約・設計図書重要度 B配点 1点未着手

橋梁の一般図（支間）

これは2級土木施工管理技士 第一次検定 平成29年度 第2回（2018年2月25日（日）実施） No.45の問題です。論点は「契約・設計図書」（重要度B・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

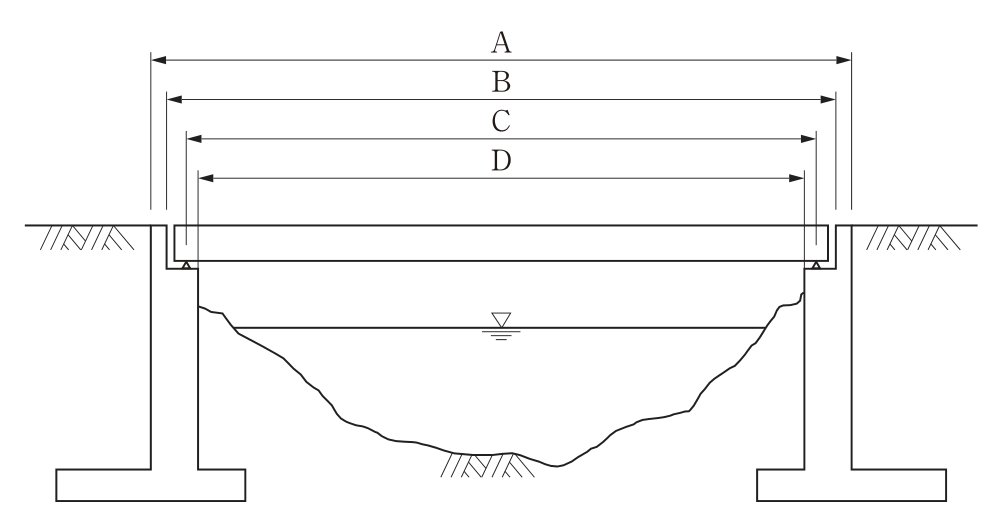

下図は橋梁の一般図を表わしたものであるが，次のA〜Dのうち支間を示すものはどれか。

川をまたぐ単径間の橋梁の側面図。両岸に逆T形の橋台があり，橋台の上部には背面側に立ち上がる壁（胸壁）がある。桁は左右の橋台の胸壁の間に架かり，両端の下に支承（小さな三角形）がある。橋の下には河床と水面（▽）がある。上部に4本の寸法線がある。A：左右の橋台の背面（土に接する面）の間。B：左右の胸壁の前面（桁側の面）の間。C：左右の支承の中心の間。D：左右の橋台の前面（川側の面）の間。

解答欄

選択肢を 1 つ選んで「採点する」を押してください。

正解

正解：(3) C

解き方

  1. 橋梁の一般図では、橋長は両端の橋台の胸壁（パラペット）前面間の長さ、支間長は支承の中心間の長さ、径間長は橋台など下部構造の前面間の長さで表す。
  2. 図の C は左右の支承の中心間の長さで、支間を示す。よって (3) である。

選択肢ごとの解説

  1. (1)該当しない。A は橋台の背面間の長さで、支間ではない。
  2. (2)該当しない。B は胸壁前面間の長さで、橋長を示す。
  3. (3)該当する。C は支承の中心間の長さで、支間を示す。
  4. (4)該当しない。D は橋台前面間の長さで、径間長を示す。
引っかけ：橋長（胸壁前面間）、支間長（支承中心間）、径間長（橋台前面間）の3つを取り違えやすい。
