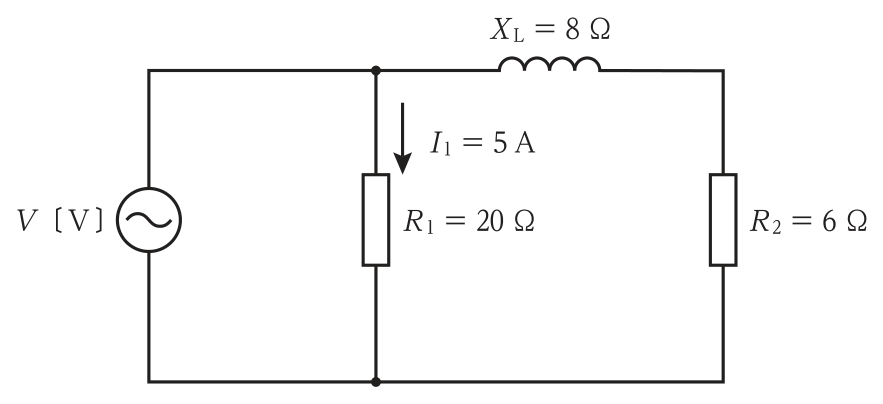

抵抗R₂で消費される電力

正解

正解：4．600 W

解き方

1. R₁に5Aが流れるので，電源電圧 V＝5×20＝100V。並列の右側の枝にも100Vが加わる。
2. 右側の枝のインピーダンス Z＝√(6²＋8²)＝10Ω，電流 I₂＝100÷10＝10A。R₂で消費される電力 P＝I₂²×R₂＝10²×6＝600W。

選択肢ごとの解説

1. 1．誤り。R₁の電流5AをR₂に流したとした値（5²×6＝150W）。
2. 2．誤り。R₂の電力の計算に合わない値。
3. 3．誤り。R₁で消費される電力（5²×20＝500W）。
4. 4．正しい。V＝100V，I₂＝100/10＝10A，P＝10²×6＝600W。
5. 5．誤り。リアクタンスを無視して100²÷8とするなど，枝のインピーダンスを誤った値。
