完全地絡時に金属製外箱に生じる対地電圧
これは1級電気工事施工管理技士 第二次検定 令和7年度（2025年10月19日（日）実施） 問題5 設問5-2の問題です。論点は「構内配電・屋内配線」（重要度C・解答の形は五肢択一・記述）。採点すると、解き方 2 手順・選択肢 5 つそれぞれの解説・引っかけの指摘が読めます。
次の問に答えなさい。

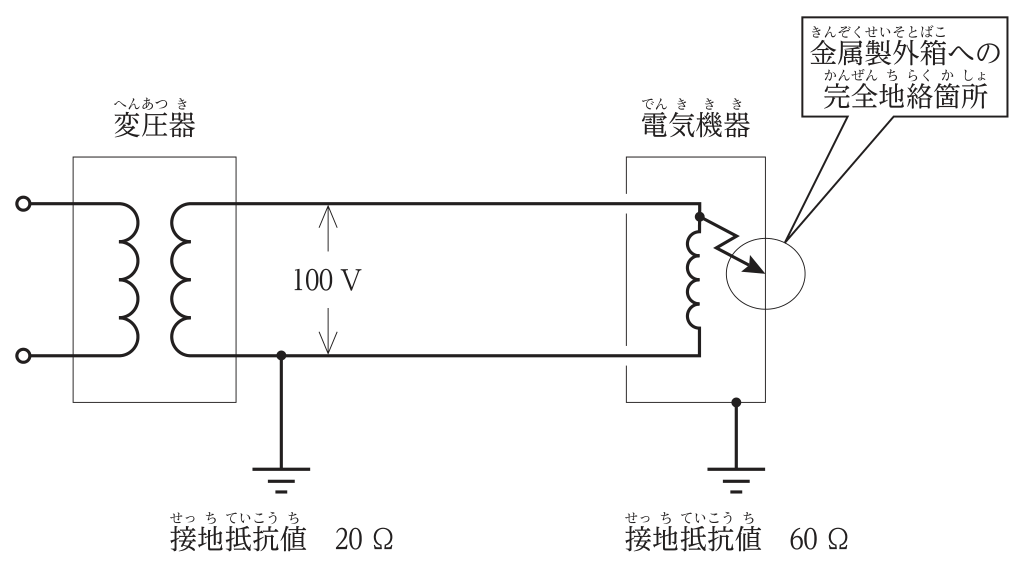

5-2 図に示す回路において，電気機器に完全地絡が生じたとき，その金属製外箱に生じる対地電圧の値［V］として，正しいものはどれか。
ただし，電線の抵抗など，表示なき抵抗は無視するものとする。
解答欄
正解
正解：3．75 V
解き方
- 完全地絡すると，100Vの電圧が変圧器の接地抵抗20Ωと機器の接地抵抗60Ωの直列回路に加わる。地絡電流 I＝100÷(20＋60)＝1.25A。
- 金属製外箱の対地電圧は機器側の接地抵抗の電圧降下で，1.25×60＝75V。
選択肢ごとの解説
- 1．誤り。変圧器側の接地抵抗の電圧降下（1.25×20＝25V）。
- 2．誤り。電圧を2等分した値で，接地抵抗の比を考えていない。
- 3．正しい。100×60/(20＋60)＝75V。
- 4．誤り。接地抵抗の比の取り方を誤った値。
- 5．誤り。電源電圧そのもので，接地抵抗による分圧を考えていない。
引っかけ：外箱の電位は機器側の接地抵抗（60Ω）にかかる電圧。接地抵抗を小さくするほど外箱の対地電圧は下がる（D種接地工事の目的）。
