イヌマキの布掛支柱（杉丸太・唐竹の材料選定・結束方法）
これは1級造園施工管理技士 第二次検定 令和元年度（2019年12月1日（日）実施） 問題2 設問(3)の問題です。論点は「植栽・移植」（重要度A・解答の形は記述・穴埋め）。採点すると、解き方 3 手順・引っかけの指摘が読めます。
(3) 中低木植栽工に関し、以下の(イ)、(ロ)について答えなさい。
【問題2】次に示す図面、工事数量表及び工事に係る条件に基づく造園工事に関する以下の設問(1)〜(5)について答えなさい。
注）表中の＊の欄に入る語句は、出題の趣旨から記入していない。
〔工事に係る条件〕
・本工事は、一部供用を開始している総合公園において、左記の工事数量表に基づき施工するものである。
・本公園の位置は関東地方である。
・植栽基盤工は、西側道路沿いのサトザクラ、イヌマキなどを植栽する区域で行う。
・根回し工は、本公園とは別の公園で生育しているウメについて、本工事において根回し工（溝掘り式根回し）を行うものである。一年後に本公園に移植することを予定している。
・工事区域と供用区域との境界には、立入防止用の柵が既に設置されている。
・工期は、5月1日から9月30日までとする。

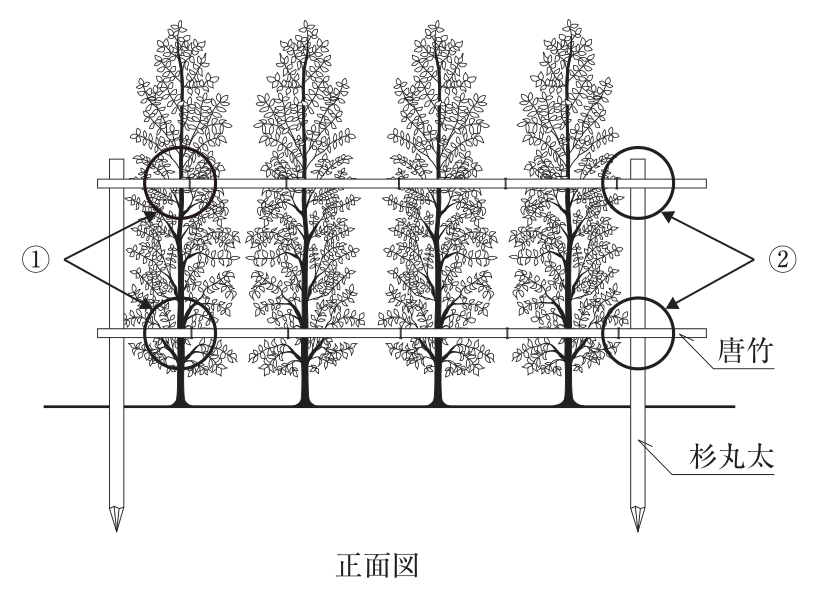

(イ) 下図は、西側道路沿いに植栽するイヌマキの布掛支柱の模式図である。これに用いる杉丸太及び唐竹について、材料選定に関する留意事項をそれぞれ具体的に記述しなさい。
(ロ) 下図の支柱の取付けに当たり、図中の①、②の箇所の結束方法をそれぞれ具体的に記述しなさい。
| 工種 | 種別 | 細別 | 規格 | 単位 | 数量 | 備考 |
|---|---|---|---|---|---|---|
| 植栽基盤工 | 土性改良工 | ＊ | ＊ | m² | 1,400 | ＊ |
| 植栽工 | 高木植栽工 | サトザクラ | H(m) 2.5、C(m) 0.10、W(m) ― | 本 | 12 | 二脚鳥居型支柱 |
| 植栽工 | 高木植栽工 | クロガネモチ | H(m) 3.5、C(m) 0.21、W(m) 1.0 | 本 | 3 | 二脚鳥居型支柱 |
| 植栽工 | 中低木植栽工 | イヌマキ | H(m) 1.2、C(m) ―、W(m) 0.4 | 本 | 130 | 布掛支柱 |
| 植栽工 | 地被類植栽工 | コウライシバ | 36cm×28cm×10枚 | m² | 4,700 | べた張り |
| 移植工 | 根回し工 | ウメ | 60cm≦C＜90cm | 本 | 2 | 溝掘り式根回し |
| 園路広場整備工 | 石材系園路工 | 延段 | ＊ | m² | 30 | ＊ |
| 園路広場整備工 | アスファルト系園路工 | 脱色アスファルト舗装 | ― | m² | 640 | |
| 園路広場整備工 | コンクリート系園路工 | インターロッキング舗装 | ― | m² | 400 |
解答欄
正解
皮をはいだ杉丸太で、曲がり・割れ・虫食いのない良質材とし、防腐処理したものを選ぶ。杭の元口は先端を加工したものとする。
59 字樹皮付きは虫害や腐朽の原因になるので皮はぎ材とし、設計図書の寸法・防腐処理で、割れや曲がりのないものを用いる。
2年生以上の真竹で、曲がりがなく粘り強く、割れ・腐れ・虫食いのない生育良好なものとし、端部は節止めとする。
53 字若い竹は弱く腐りやすいので2年生以上の真竹を選び、まっすぐで割れ・腐れ・虫食いがなく、端部が節止めされたものとする。
幹と唐竹の交差部には杉皮などの保護材を巻き、シュロ縄を緩みのないように割り縄がけにして結束する。
48 字幹を傷めないよう杉皮を当てて唐竹と交差させ、シュロ縄を十字に掛けて緩みなく堅く結び、幹がずれないよう固定する。
唐竹の端部を節止めし、杉丸太との接合部に釘打ちするか、のこぎり目を入れて鉄線で緩みなく結束する。
48 字唐竹を丸太に添わせて釘で留め、さらに鉄線を巻いて締め、結束部が滑ったりずれたりしないようにする。
模範解答・別解は当サイトが作成したものです（主催者は記述式の解答を公表していません）。
解き方
- 布掛支柱は、列植した樹木の両端などに丸太の柱を立て、柱の間に唐竹などを横に渡して各樹木の幹に結束し、列全体を支える支柱である。図の①はイヌマキの幹と唐竹の交差部、②は杉丸太と唐竹の接合部である。
- (イ) 公園緑地工事共通仕様書（令和元年8月） 第2章2-3-2 4(1) は、丸太支柱材は杉・檜または唐松の皮はぎもので、設計図書に示す寸法を有し、曲がり・割れ・虫食いのない良質材とし、防腐処理は設計図書によるとしている。杭に使用する丸太は元口を先端加工とし、杭及び鳥居形に使用する横木の見え掛り切口は全面、面取り仕上げとする。同 4(2) は、唐竹支柱材は二年生以上の真竹で曲がりがなく粘り強く、割れ・腐れ・虫食いのない生育良好なものとし、節止めとするとしている。
- (ロ) 同 第2章2-3-3 4(1) は、支柱の丸太・唐竹と樹幹（枝）との交差部分は、すべて保護材を巻き、シュロ縄は緩みのないように割り縄がけに結束するとしている（①）。同 4(2) は、八ッ掛・布掛の支柱は、丸太は釘打ちし、唐竹は竹の先端を節止めしたうえ、釘打ちまたはのこぎり目を入れて鉄線で結束するとしている（②）。のこぎり目を入れると鉄線が掛かって滑りにくくなる。
