平成29年度 問題2 設問(3)論点:植栽・移植重要度 A未着手

高木植栽工(立込み作業の留意事項・クスノキの水極めの手順・二脚鳥居型支柱の杉丸太の選定と結束方法)

これは1級造園施工管理技士 第二次検定 平成29年度(2017年12月3日(日)実施) 問題2 設問(3)の問題です。論点は「植栽・移植」(重要度A・解答の形は記述・穴埋め)。採点すると、解き方 4 手順・引っかけの指摘が読めます。

(3) 高木植栽工に関し、以下の(イ)〜(ハ)について答えなさい。

【問題2】下図に示す公園における造園工事に関する以下の設問(1)〜(4)について答えなさい。

〔工事に係る条件〕

・本工事は、一部供用を開始している近隣公園において、左記の工事数量表に基づき施工するものである。

・本公園の位置は関東地方である。

・表土盛土工は、近くの公園で行われる再整備工事で発生する良好な表土をノシバ植栽地において活用するものである。なお、事前の調査により、ノシバ植栽地の原地盤の排水性は良好であることが確認されている。

・根回し工は、本公園から離れた圃場で生育しているケヤキから選んで、本工事において根回し工(溝掘り式根回し)を行うものである。一年後に本公園に移植することを予定している。

・工期は、10月1日から翌年3月20日までとする。

(イ) 植え穴の掘削が終わった後の樹木の立込み作業に関する留意事項を具体的に2つ記述しなさい。

(ただし、移動式クレーンなどの選定やそれを使用した作業、吊上げ時の樹木の保護養生及び安全管理に関する内容は除く。)

(ロ) クスノキの植付けにおいて水極めを行うこととしている。この水極めの作業手順とその内容を具体的に記述しなさい。

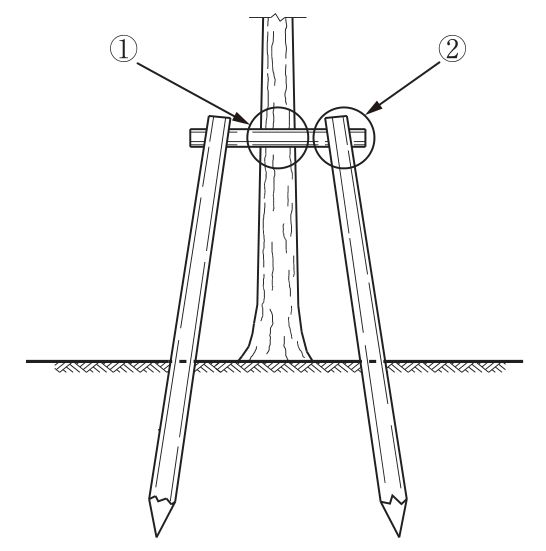

(ハ) 下図は、ハナミズキの植付けで用いる二脚鳥居型支柱(添え木無)の取付け部分を示した模式図である。これに関して、以下の1)、2)について答えなさい。

1)この支柱に用いる杉丸太について、材料選定に関する留意事項を具体的に記述しなさい。

2)支柱の取付けにあたり、図中の①、②の箇所の結束方法を具体的に記述しなさい。

ハナミズキの植付けで用いる二脚鳥居型支柱(添え木無)の取付け部分の模式図。幹の左右に2本の杉丸太(支柱)が先端を尖らせて地中に打ち込まれ、上部で1本の横木が2本の支柱と幹を水平に渡している。①は横木と幹が交わる箇所(丸で囲む)、②は横木と右側の支柱が交わる箇所(丸で囲む)を示す。
公園の平面図(縮尺バー0〜50m、方位記号のNは上を向く)。図の上と右と下に道路があり、左側は供用区域で、左上にパーゴラ、左下に疎林広場(野外卓・既存木)がある。一点鎖線の工事区域は図の中央から右上にかけての範囲で、中央に広いノシバの区域があり、その上側から右側を弧状に囲んで脱色アスファルト舗装の園路が通る。園路の外側の植栽地には、上側にクスノキ(ク)3本・ハナミズキ(ハ)4本、上側の道路から入るインターロッキング舗装の広場(右上)、その両側に帯状のドウダンツツジ、右側にクスノキ2本・ケヤキ植栽予定地(ケ)2か所・ハナミズキ6本がある。工事区域の外の右下の角にもインターロッキング舗装の小さな広場がある。既存木(白丸)が工事区域の内外に点在する。凡例:一点鎖線=工事区域、ク=クスノキ、ハ=ハナミズキ、破線の丸のケ=ケヤキ植栽予定地、点の帯=ドウダンツツジ、細かい点=ノシバ、灰色=脱色アスファルト舗装、れんが模様=インターロッキング舗装、小さな四角=野外卓、白丸=既存木。ただし、図中の表示は位置のみを示している。
〔工事数量表〕
工種種別細別規格単位数量備考
植栽基盤工表土盛土工発生表土盛土―m³620
植栽基盤工土性改良工土性改良ピートモスm²100
植栽工高木植栽工クスノキH(m) 7.0、C(m) 0.80、W(m) 3.0本5八ツ掛支柱(丸太三本)
植栽工高木植栽工ハナミズキH(m) 4.0、C(m) 0.21、W(m) 1.8本10二脚鳥居型支柱(添え木無)
植栽工中低木植栽工ドウダンツツジH(m) 0.4、C(m) ―、W(m) 0.2株400
植栽工地被類植栽工ノシバ36cm×28cm×10枚m²1,250べた張り
移植工根回し工ケヤキ60≦C<90cm本2溝掘り式根回し
園路広場整備工アスファルト系園路工脱色アスファルト舗装―m²320
園路広場整備工コンクリート系園路工インターロッキング舗装―m²450

解答欄

0 / 60 字
0 / 60 字
0 / 100 字
0 / 60 字
0 / 60 字
0 / 60 字

本試験は解答用紙の枠に手書きです。書き終えたら「採点する」で模範解答と要点を表示し、書けていた要点にチェックを入れて記録します。

字数は本試験の解答欄に入るおおよその量です。「〜する」「〜を行う」の形で、具体的な数値や方法まで書くと要点が入りやすくなります。

正解

(イ) 立込み作業に関する留意事項 1 模範解答

根鉢の上端が仕上げ面と同じ高さになるよう、植穴の底に土を入れて高さを調整し、深植えにしない。

46 字
別解

樹木の表裏と枝ぶりを見て見栄えの良い面を正面に向け、植穴の中心に幹を垂直に立てる。

植穴の底を耕して中高に敷き均し、瓦礫などの有害な雑物を取り除いてから根鉢を据える。

立て込んだ後に複数の方向から幹の傾きと樹形を確かめ、調整してから埋め戻す。

(イ) 立込み作業に関する留意事項 2 模範解答

樹木の表裏と枝ぶりを見て見栄えの良い面を正面に向け、植穴の中心に幹を垂直に立てる。

41 字
別解

根鉢の上端が仕上げ面と同じ高さになるよう、植穴の底に土を入れて高さを調整し、深植えにしない。

植穴の底を耕して中高に敷き均し、瓦礫などの有害な雑物を取り除いてから根鉢を据える。

合成繊維など腐りにくい根巻き資材は、立て込んだ後に取り除いてから埋め戻す。

(ロ) 水極めの作業手順とその内容 模範解答

根鉢の周りに埋戻し土を半分ほど入れ、水を注ぎながら木の棒で突いて泥状の土を根鉢の隙間に流し込む。水が引いたら残りの土を入れて軽く押さえ、地均しして水鉢を切る。

79 字
別解

根鉢を据えたら、土を入れながら有害な雑物のない水を十分に注ぎ、棒で突いて根の周りの隙間をなくす。水が引くのを待って土を足し、軽く押さえて地均しする。

(ハ)1) 杉丸太の材料選定に関する留意事項 模範解答

皮をはいだ杉丸太で、所定の長さと末口径があり、曲がり・割れ・虫食い・腐れのない、防腐処理した良質材を選ぶ。

53 字
別解

杭として打ち込む支柱は元口を先端に加工し、横木は見え掛りの切り口を面取りした、防腐処理済みの材を選ぶ。

(ハ)2) ①の箇所の結束方法 模範解答

幹の結束部に杉皮などの保護材を巻き、シュロ縄を緩みのないよう割り縄掛けにして、幹と横木が動かないよう結束する。

55 字
別解

幹を傷めないよう杉皮を巻いた上から、シュロ縄で割り縄掛けにし、幹と横木を緩みなく固定する。

(ハ)2) ②の箇所の結束方法 模範解答

横木と支柱の丸太が交わる部分は、釘打ちしたうえで鉄線を掛けて締め付け、横木がずれないよう固定する。

49 字
別解

支柱の丸太と横木の接合部は、釘で留めてから鉄線を巻いて緊結する。

要点(書けていたものにチェック)(イ) 立込み作業に関する留意事項 1(イ) 立込み作業に関する留意事項 2(ロ) 水極めの作業手順とその内容(ハ)1) 杉丸太の材料選定に関する留意事項(ハ)2) ①の箇所の結束方法(ハ)2) ②の箇所の結束方法
要点の 6 割以上で「正解」扱いにします。

模範解答・別解は当サイトが作成したものです(主催者は記述式の解答を公表していません)。

解き方

  1. (イ) 公園緑地工事共通仕様書(平成29年4月) 第2章2-3-3 高木植栽工は、植穴の底部は耕して植え付ける、樹木立込みは根鉢の高さを根の付け根の最上端が土に隠れる程度に間土等を用いて調整し、深植えは絶対に避ける、樹木の表裏をよく見極めたうえ植穴の中心に植え付けるとしている。
  2. (ロ) 同仕様書は、水ぎめをする樹種については、根鉢の周囲に土が密着するように水を注ぎながら植え付け、根部に間隙のないよう土を十分に突き入れ、水が引くのを待って土を入れ、軽く押さえて地均しするとしている。水極めに使う水は樹木に有害な雑物を含まないものとし、木の棒等でつついて根の回りに間隙が生じないよう土を流入させる。クスノキは水極めに適した樹種である。
  3. (ハ)1) 同仕様書 第2章2-3-2 材料は、丸太支柱材は杉・檜又は唐松の皮はぎもので、設計図書に示す寸法を有し、曲がり・割れ・虫食いのない良質材とし、防腐処理は設計図書によるとしている。杭に使う丸太は元口を先端加工とし、鳥居形の横木の見え掛り切口は面取り仕上げとする。
  4. (ハ)2) 同仕様書 第2章2-3-3は、支柱の丸太と樹幹との交差部分はすべて保護材を巻き、シュロ縄は緩みのないように割り縄掛けに結束し、支柱の丸太と接合する部分は釘打ちのうえ鉄線掛けとするとしている。図の①は横木と幹の交差部(杉皮を巻いてシュロ縄で割り縄掛け)、②は横木と支柱の丸太の接合部(釘打ちのうえ鉄線掛け)に当たる。
引っかけ:(ハ)2)は①と②で結束の材料が違う。幹に鉄線を直接掛けると樹皮を傷めるので、幹(①)は保護材とシュロ縄、丸太どうし(②)は釘と鉄線。(イ)は移動式クレーンの作業や吊上げ時の養生、安全管理が除外されているので、根鉢の高さ・向き・植穴底の処理で答える。
