直流発電機の整流子と出力波形
これは2級電気工事施工管理技士 第一次検定 令和元年度 前期（2019年6月9日（日）実施） No.5の問題です。論点は「電気機器」（重要度A・解答の形は四肢択一）。採点すると、解き方 2 手順・選択肢 4 つそれぞれの解説・引っかけの指摘が読めます。

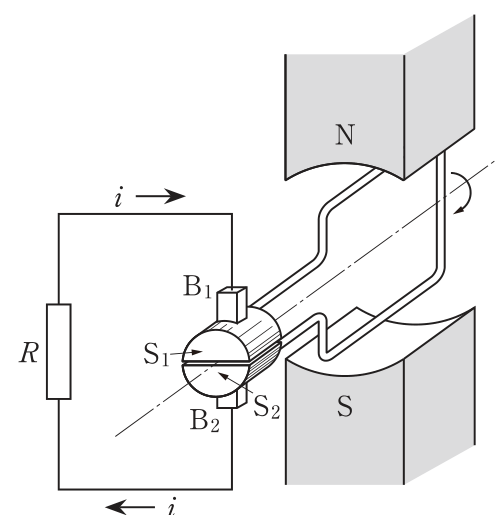

図に示す発電機の原理図において，磁界中でコイルを一定の速度で回転させたとき，抵抗Rに流れる電流iの波形として，適当なものはどれか。
ただし，S₁とS₂は整流子，B₁とB₂はブラシを示し，これらにより整流をするものである。
解答欄
正解

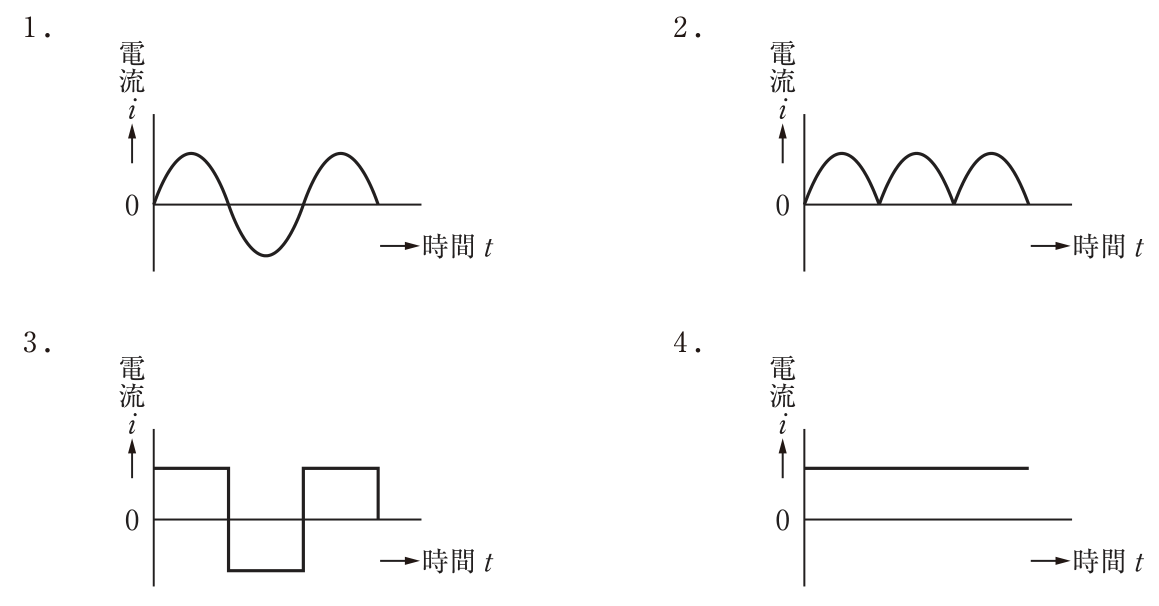

正解：2．図の2の波形
解き方
- コイルに誘導される起電力は正弦波の交流であるが，半回転ごとに整流子とブラシの接触が入れ替わるので，外部回路には常に同じ向きの電流が流れる。
- 1つのコイルと2つの整流子片では，正弦波の負の半波が正側に折り返された脈動する波形（全波整流波形）になる。よって選択肢2が適当である。
選択肢ごとの解説
- 1．不適当。整流子が無いスリップリングの場合（交流発電機）の波形である。
- 2．適当。整流子により負の半波が正側に折り返される。
- 3．不適当。方形波にはならない。
- 4．不適当。コイルが1つでは脈動があり，一定の直流にはならない。コイルの数と整流子片を増やすと平滑な直流に近づく。
引っかけ：整流子は「機械的な整流器」。コイル1つなら全波整流と同じ脈動波形。交流発電機はスリップリング，直流発電機は整流子と覚える。
